产品概述：

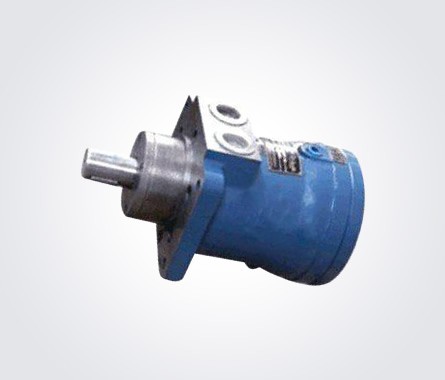

XM-F40L、XM-F75F、TX-F75F斜盘式轴向柱塞马达，是可逆的液压元件。同一元件既可作油马达使用，又可作油泵使用（可直接与ZBD40、ZBD75泵互换使用）。这种马达具有结构紧凑、体积小、重量轻、工作压力高、效率高等优点。它同其它元件（阀、液压缸等）可组成闭式或开式液压系统。适用于工程机械、起重运输机械、建筑机械以及机床、船舶、矿山、冶金等各类机械。

型号说明：

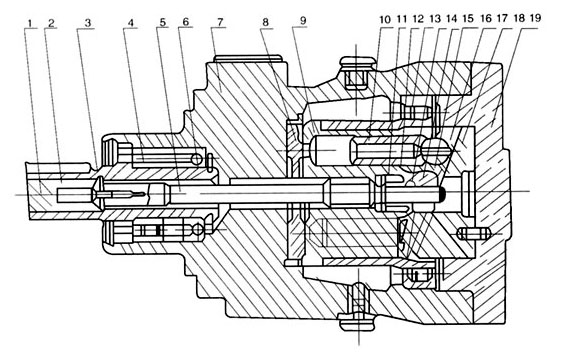

结构剖视：

工作原理：

马达外轴（3）同轴承（4）（6）支承在壳体（7）上，内轴（5）通过花键一端与外轴联接，另一端与缸体（9）花键联接，启动及空载时缸体在弹簧（2）和（11）作用下与配油盘（8）保持一定的油膜接触，缸体另一端用轴承（13）支承在壳体上，缸体孔中有7个柱塞（10），柱塞的球形端部与滑靴（17）球窝包锁，通常在工作时滑靴受油液压力作用与斜盘（18）保持一定的油膜接触，但当自吸启动和转速突然升高时，滑靴可能浮起，为了防止这种现象，在内轴端部受弹簧（11）作用的球铰（15）顶住回程盘将滑靴压在斜盘表面。

技术参数：
